GN19-12高壓隔離開關
2017-07-13 點擊量：42388
一、產品適用范圍
1.1 GN19-10系列戶內高壓隔離開關（以下簡稱隔離開關）為額定電壓10KV，三相交流50Hz的戶內裝置。
使用環境條件如下：
a、海拔高度不超過1000M。
b、環境溫度不高于+40℃不低于-30℃。
c、相對濕度不大于90%（+25℃）時；
1.2 隔離開關不適用于：
a、安裝場所應無嚴重影響開關絕緣和導電能力的氣體、蒸汽、化學性沉積、鹽霧、灰塵、污垢及其他爆炸性、侵蝕性物質。
b、安裝場所應無頻繁的劇烈振動。
二、技術參數
三、主要結構

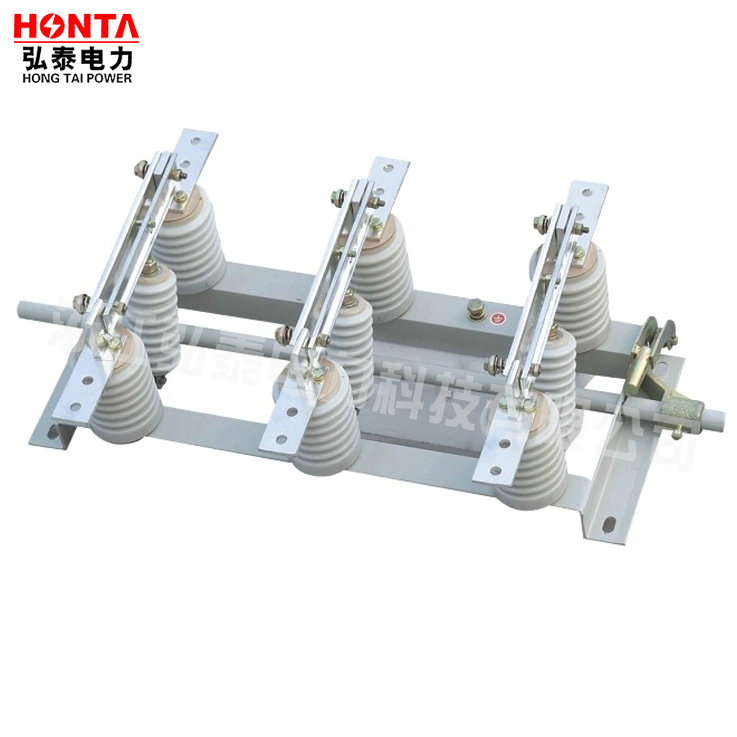

GN19-10/400、630、1000、1250型隔離開關的每相導電部分通過兩個支柱絕緣子固定在底架上，（GN19-10C/400、630、1000、1250型號，分為C1、C2一側為支住絕緣子，另一側為套管；C3兩側為套管）本相平行安裝。導電部分由觸刀和靜觸頭組成，每機觸刀中間均連有拉桿絕緣子，拉桿絕緣子與安裝在底架上的主軸相連，主軸通過拐臂與連桿和CS16-1（T）型操動機構相連，操動機構上借連動桿（用戶自備）接至輔助開關一起連動。
導電部分主要由觸刀與靜觸頭組成，靜觸頭裝在兩端的支柱絕緣子上，每相觸刀由兩片槽形銅片組成，它不僅增大了觸刀散熱面積，對降低溫升有利，而且提高了觸刀的機械強度，使開關的動穩定性提高，觸刀一端通過軸銷（螺栓）安裝在靜觸頭上，其接觸觸刀的另一端與靜觸頭系可分連接，而觸刀接觸壓力靠兩端接觸彈簧來維持。
GN19-10/1000 1250及GN19-10/1000 1250在接觸處安裝有磁鎖壓板，加磁鎖板的目的是：當短路電流通過時加強了兩槽形觸刀之間的吸引力，亦增加了接觸處的接觸壓力，因而提高了開關觸頭的動穩定性。400 630安隔離開關極限通過電流較小，刀片距離較近，因此結構上沒有加磁鎖板。
底架裝配：由底架主軸、限值板（停檔）組成，限位板主要用來保證導電觸刀“分”“合”時得到所要求的終點位置。
四、安裝與調整
4.1 安裝前的準備工作
4.1.1 打開包裝箱,按照“裝箱清單”檢查產品備件及隨附技術是否齊全，檢查產品在運輸、保管過程中有無損傷。
4.1.2 清除產品內的灰塵，污物，他細擦試絕緣子及底架上接地部分表面。
4.1.3 在所有機構摩擦部分涂工業凡士林油。
4.2 隔離開關安裝高度一般為2.5-6米（隔離開關轉軸至地面間距離），操動機構的安裝位置，手柄支點至地面距離為1-1.3米。
4.3 隔離開關與操動機構可以垂直，水平或傾斜安裝在開關柜內或墻上，可參看七、八、九、十幾種典型安裝圖例。
4.4 確定隔離開關的安裝位置時，應注意開關在分合閘時，其帶電部分對地的絕緣距離應不小于100mm。
4.5 安裝后SC6-1（T）型操動夢見手柄的轉動角度應與GN19-10、GN19-10C型隔離開關“分”“合”時主軸轉動的角度相配合，調整過程下列方式進行。
4.5.1 連接隔離開關的操動機構的連桿：連桿用推桿、夾叉和20mm水煤氣管組成（用戶自備），桿的一端與夾叉焊接，另一端與推桿的螺桿焊接，夾叉擰在螺桿上，管長由操動機構與隔離開關的相對位置確定。如果機構輸出臂與隔離開關主軸上的拐臂不在同一平面上時，可以移動拐臂在主軸上的位置。如仍然達不到要求，可以將連桿彎曲之，同時可以調節螺栓的長短，使機構與開關達到正確的連接。連桿焊接圖見圖（一）。
4.5.2 根據調整要求確定隔離開關主軸上拐臂的初始角度，然后鉆孔打入定位銷，固定拐臂。
4.5.3 GS6-1（T）型手動機構從合閘到分閘位置，隔離開關主軸上停擋的開始和終止位置相應地碰在底架的角鋼面上（此時主軸轉動角度為70℃），可利用調節機構中扇形板的不同連接孔，來達到上述目的。
4.6 隔離開關調整后進行3-5次操作，不允許有卡住或其它妨磧其動作的不正?，F(xiàn)象。
4.7 操作時操動機構手柄向上時，隔離開關應為閉合位置，手柄向下時應為打開位置，在分合位置時，機構定位銷應可靠地鎖住手柄，以免誤操作。
4.8 隔離開關分閘后同一極斷口的最短距離不得小于150mm。
4.9 按圖七、九在輔助開關動作不符合要求時可調節連、動臂上孔的位置，使輔助開關的觸頭準確閉合，即使操動機構達到分閘位置時，輔助開關的常分觸頭應在閉合位置。
4.10 輔助開關指示隔離開關分閘的信號應在隔離開關的觸刀通過其全部行程的15%以后方可給出，指示隔離開關合閘的信號應在隔離開關的觸刀與靜觸頭以后方可給出。
4.11 觸刀與靜觸頭的接觸應良好，壓力彈簧對觸頭接觸面的正壓力應達到下列數值：
額定電流（A）
400
630
1000
1250
正壓力
40±4
44±4
45±4.5
45±4.5
接觸壓力的外測量可由彈簧尺寸來檢驗，具體尺寸由制造廠提供。
4.12 接地線接角必須良好，接地回路電阻不得超過3歐姆。
4.13 接線端與母線連接處接觸必須良好，固定可靠，避免隔離開關受到從母線方面?zhèn)鱽淼臋C(jī)構壓力。
4.14 固定隔離開關于墻上的螺釘其插入深度應不小于表中規定：
開關額定電流（A）
磚墻
水泥墻
400、630、1000、1250
90
75
