GW5-40

2017-07-13 點擊量：42507

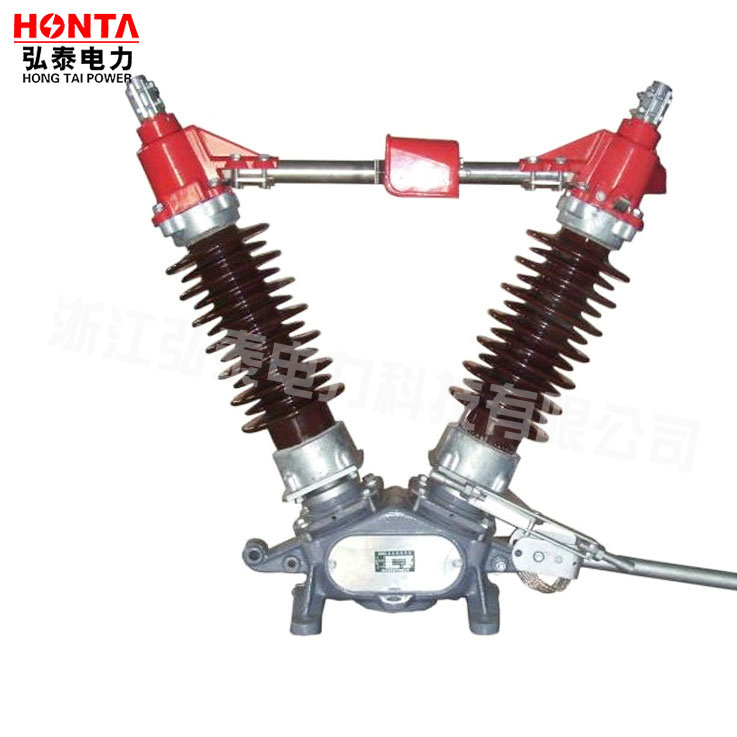

  GW5-40.5型戶外交流高壓隔離開關是由三個獨立單級組成的三相交流50HZ的戶外高壓電器，供有電壓無負載時分合電器之用。以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電器隔離和分、合電路之用。具有安全可靠、操作輕便 、靈活等特點。產品的電器和機械性能符合國家標準GB1985《交流高壓隔離開關和接地開關》。其中防污型的隔離開關可滿足重污穢地區用戶的要求，并可以有效地解決隔離開關在運行中出現的污閃問題。GW5系列與CJ2、CJ5、CJ6、CJ11免維護系列電動操動機構組合，特別適合電力系統和電氣化鐵路領域?qū)h(yuǎn)距離分、合的需要。   其中型號包括: GW5-40.5/630A，GW5-40.5/1250A, GW5-40.5/1600A  防污型： GW5-40.5W/630A，GW5-40.5W/1250A,GW5-40.5W/1600A；  高原型： GW5-40.5G/630A，GW5-40.5G/1250A,GW5-40.5G/1600A；  GW5-40.5型單接地： GW5-40.5DW/630A，GW5-40.5DW/1250A,GW5-40.5DW/1600A
型號及含義
使用環境條件
◆海拔高度1000~3000m；
◆環境溫度不高于+40℃，不低于-30℃（高寒地區不低于-40℃）；
◆風壓不超過700Pa（相當于風速34m/s）；
◆地震烈度不超過8度；
◆覆冰厚度不大于10mm；
◆安裝場所應無易燃、易爆危險品、化學腐蝕及劇烈振動；
◆支柱絕緣子污穢等級：普通型為0級、防污型為Ⅱ級。
特點：
1、改進了軸承轉盤結構，使軸承座實現了防水功能。且配有注油孔、調整螺釘，開關的整體性強且維護更加簡單、方便。
2、導電桿與觸頭之間、導電桿與觸指座之間均采用銅焊工藝，另外觸指與觸指座之間加裝軟連接，使產品的主回路電阻比采用螺釘連接的大幅減小，從而減少觸頭在運行中的發熱問題。接地導桿采用導電性能優良的鋁合金，觸頭部分采用紫銅件，導電桿與底座連接處及接地觸指座之間均加裝軟連接，因此接地回路的接地可靠性大大的增強。
3、主導電外露部分均采用紫銅鍍銀的表面處理工藝，鍍銀處理，表面光潔、美觀、抗腐蝕能力強、持久耐用。
4、改進軸與孔配合方式：鐵與銅配合改為銅與銅配合或不銹鋼與銅配合，解決了在戶外長期使用出現的銹死現象。外露標準件采用不銹鋼；金屬件采用熱鍍鋅處理，開關的耐腐蝕能力更強。
5、大量采用精鑄件替代焊接件，減少焊接不牢等安全性問題。
