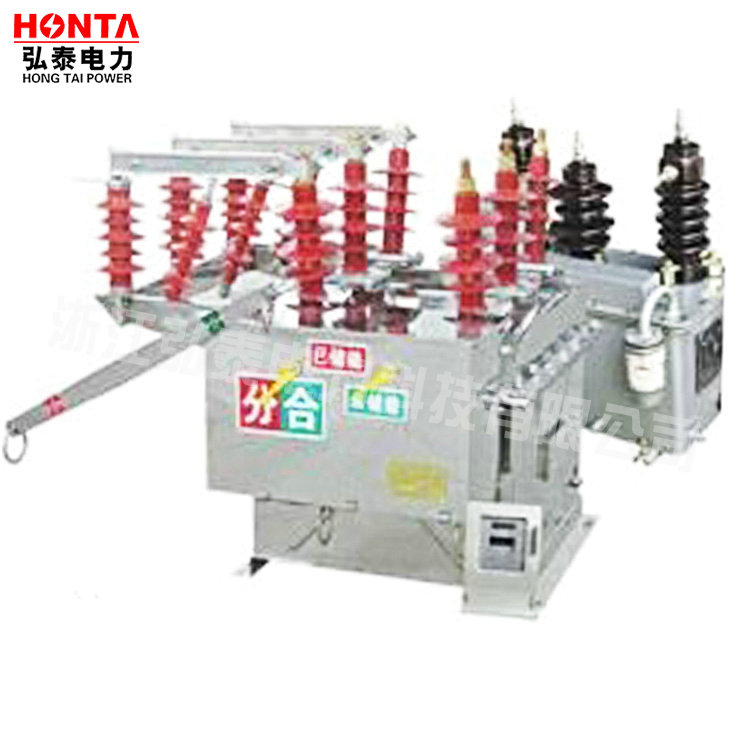

ZW8-12P預付費高壓真空斷路器

2017-07-13 點擊量：42479

ZW8-12P預付費真空斷路器產品概述：
ZW8-12P/630-12戶外預付費計量式真空斷路器是三相交流50HZ，額定電壓12KV的戶外真空斷路器，計量一體化開關設備，與三相多功能表配套實現開斷.關合配電系統負荷電流.過載電流和短路電流，并具有高精度高壓計量裝置，實現有功電能表.無功電能表.有功需量表.功率因素.預付費表.復費率表的所有計量.結算記賬功能。又可靈活預置多功能超負荷報警和自動斷電.缺相報警.記錄.自動抄表。以國際標準IC卡RS485接口.紅外通訊.大畫面液晶顯示多項技術，靈活預置多種功能，以IC卡或手提電腦為媒介實現用戶與供電部門計算機的信息傳輸。電力部門可根據本地具體情況自行選擇一種或多種傳輸方式，方便電力部門實現計算機網絡管理，從而適應對用戶有效及時地現代化科學管理要求。
本產品GB1984-2003.GB/T17215-2002.GB17201-1997;產品自帶操作電源，能可靠的為操作.信號.報警系統供電。
一、應用與特點
ZW8-12P戶外真空斷路器采用CT23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。
二、使用環境條件
環境溫度：上限+40t下限-30。C
海拔高度：《1000m
風壓：≤700Pa（相當風速34m／s）
空氣污穢程度：III級
無經常性劇烈震動
結構
三、ZW8開關組成結構
1）整體結構為三相共箱式
2）真空滅弧室
3）彈簧操動機構
4）絕緣系統
5）導電回路
6）箱蓋、箱體
7）密封件
四、ZW8系列開關特點
1）根據用戶需要可安裝50／5，100／5，200／5，400／5，630／5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣
2）內置多抽頭電流互感器可作為過電流保護之用
3）采用雙繞組電流互感器可作為保護和計量用
4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）。
5）可加裝隔離開關
6.3kA 12.5kA 20kA
1 額定電壓 kV 12
2 額定電流 A 630
3 額定短路負載開斷電流 kA 6.3 12.5 20
4 額定短路關合電流（峰值） kA 16 31.5 50
5 額定峰值耐受電流 kA 16 31.5 50
6 額定短時1min耐受電流 kA 63 12.5 20
7 額定絕緣水平工頻耐壓（干式） kV 42
雷電沖擊耐壓（峰值） 75
8 額定操作順序分-0.3S-合分-180 S-合分
9 機械壽命次 10000
10 額定短路開斷電流開斷次數 次 30
11 操動機構額定合閘電壓 V 110,220
12 操動機構額定分閘電流 A 110,220
13 觸頭開距 mm 11±1
14 超行程（觸頭彈簧壓縮長度） mm 3-0.3+1.0
15 三相分、合閘不同期性 ms ≤2
16 觸頭合閘彈跳時間 ms ≤2
17 平均分閘速度 m/s 1.0±0.2
18 平均合閘速度 m/s 0.7±0.15
19 分閘時間最高操作電壓下 s 0.015-0.05
最低操作電壓下 0.03-0.06
20 合閘時間 s 0.025-0.05
21 各相主回路電阻 μΩ ≤120
22 動靜觸頭允許磨擦累積厚度 mm 3

尺寸安裝圖
