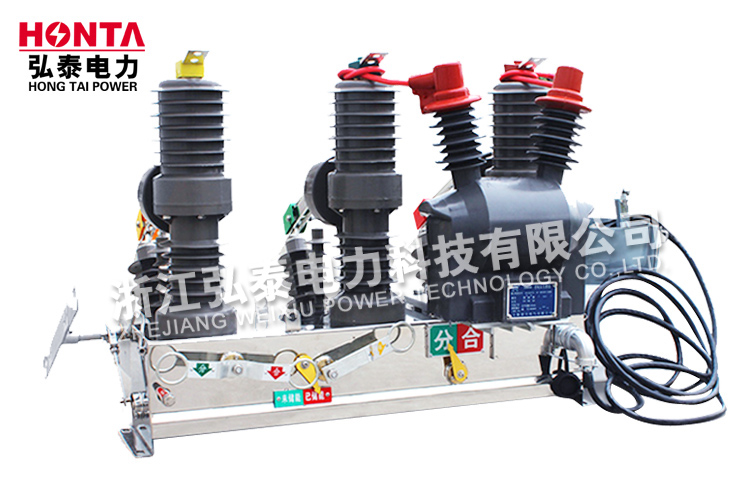

ZW32-12F看門狗戶外ZW32真空斷路器
2017-07-13 點擊量：42599
ZW32真空斷路器型號：
ZW32-12/630-20不銹鋼 ZW32-12/630-20鐵殼 ZW32-12/630-20電動+不銹鋼
ZW32-12/630-20電動+鐵殼 ZW32-12/630-20手動+不銹鋼 ZW32-12/630-20手動+鐵殼
ZW32-12/1250-31.5不銹鋼 ZW32-12/1250-31.5鐵殼
ZW32-12/1250-31.5電動+不銹鋼 ZW32-12/1250-31.5電動+鐵殼
ZW32-12/1250-31.5手動+不銹鋼 ZW32-12/1250-31.5手動+鐵殼
ZW32-12G/630-20不銹鋼+隔離開關 ZW32-12G/630-20鐵殼+隔離開關
ZW32-12G/630-20電動+不銹鋼+隔離開關 ZW32-12G/630-20電動+鐵殼+隔離開關
ZW32-12G/630-20手動+不銹鋼+隔離開關 ZW32-12G/630-20手動+鐵殼+隔離開關
ZW32-12G/1250-31.5不銹鋼+隔離開關 ZW32-12G/1250-31.5鐵殼+隔離開關
ZW32-12G/1250-31.5電動+不銹鋼+隔離開關 ZW32-12G/1250-31.5電動+鐵殼+隔離開關
ZW32-12G/1250-31.5手動+不銹鋼+隔離開關 ZW32-12G/1250-31.5手動+鐵殼+隔離開關
高壓ZW32真空斷路器產品概述：
ZW32-12戶外高壓柱上真空斷路器適用于三相交流50Hz，額定電壓12KV及以下的電力配電系統，主要用于開斷關合線路的負荷電流、過載電流及短路電流，也可作為農網和小型電力系統的分段開關，是城網農網無油化改造的升級換代產品。具有體積小，重量輕，防凝露、免維護等特點，能適應較低惡劣的氣候條件和污穢環境。
高壓ZW32真空斷路器結構特點：
該斷路器由三相支住、機構箱組成，結構簡單明了，三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣，具有耐高低溫、耐紫外線、耐老化等優點；采用小型化彈簧操動機構，分合閘能耗低、機構傳動輸出采用主軸滑動方式，無扭力損耗，分合傳動件少，可靠性高；電流互感器安裝于動端出線，二次采用插拔結構，維護更換方便。
高壓ZW32真空斷路器環境使用條件：
1、海拔高度不超過2000米；
2、周圍空氣溫度：-45℃~+65℃；日溫差：日變化25℃；
3、風速不大于35m/s；
4、無易燃、baozha危險、化學腐蝕及劇烈震動的場所。
高壓ZW32真空斷路器安裝使用與維護：
3.1 開箱后應檢查柱上斷路器絕緣罩有無損壞，產品銘牌、合格證是否與實物相符。
3.2 柱上斷路器投入運行前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合分閘方式進行試操作，以檢查各項指標是否正確。
3.3 斷路器可以分單桿架設，也可雙桿架設（如圖二、三、四、五所示）。
3.4 本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護。
3.5 用戶不得隨意更換使用與原型號規格不一致的電器元件。
3.6 操作人員應初步了解機構的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時可
序號 項目 單位 數值
高壓ZW32真空斷路器動作原理
6.1 手動機構動作原理
合閘操作：先拉動儲能手柄進行儲能，所施操作力矩由小變大，當合閘彈簧過中瞬時，合閘彈簧釋放能量，促使儲能系統逆時針旋轉并帶動拐臂轉動，帶動傳動軸使斷路器合閘，同時分閘拐臂扣住分閘半軸，使斷路器處于合閘狀態；機構在合閘狀態下，凸輪與轉動軸套脫離，機構不能再次合閘。
分閘操作：斷路器合閘后，拉動分閘手柄或當線路電流超過防涌流裝置的設定值時過流線圈被驅動，均使分閘半軸轉動，分閘拐臂解扣，傳動桿在分閘彈簧的帶動下使斷路器分閘。
6.2 電動機構動作原理
儲能操作：拉動儲能手柄，或儲能電機轉動，在傳動齒輪的帶動下使凸輪轉動，合閘彈簧被逐漸拉長，當彈簧過中后，凸輪由定位件保持不再轉動，斷路器處于準備合閘狀態；同時凸輪與傳動軸脫離，使機構不能再次儲能。
合閘操作：儲能完畢后，拉動手動合閘手柄或給合閘線圈施加電壓，使合閘半軸轉動，合閘拐臂與合閘半軸解扣，合閘彈簧釋放能量，帶動傳動軸使斷路器合閘，同時分閘彈簧被儲能。機構在合閘狀態下，再進行儲能操作，合閘彈簧再次被拉長，彈簧過中后，合閘半軸被聯鎖裝置扣住，避免機構誤合閘。在合閘已儲能狀態，機構處于重合閘狀態，可實現“O-0.3S-CO”一次重合閘操作。
分閘操作：斷路器合閘后，拉動分閘手柄或給分閘線圈施加電壓或當線路電流超過防涌流裝置的設定值時過流線圈被驅動，均使分閘半軸轉動，分閘拐臂解扣，傳動桿在分閘彈簧的帶動下使斷路器分閘。
注：操動機構過流線圈為短時工作制，不能長時間通流。
高壓ZW32真空斷路器機械特性：
1 觸頭開距 mm 9±1
2 觸頭超行程 mm 2±0.5
3 分閘速度 m/s 1.2±0.2
4 合閘速度 m/s 0.8±0.2
5 觸頭合閘彈跳時間 ms ≤2
6 相間中國距離 mm 340±2
7 三相分合閘不同期性 ms ≤2
8 各相導電回路電阻 υΩ ≤80
9 帶隔離開關各相導電回路電阻 υΩ ≤150
10 合閘時間 ms 30-60
11 分閘時間（分勵脫扣） ms 20-40
12 儲能電動機額定功率 W 40
ZW32-12柱上真空斷路器主要技術參術：
ZW32-12柱上真空斷路器型號與含義：
高壓ZW32真空斷路器的過流保護及機構控制電氣原理圖見圖3。(注：以隨斷路器的二次接線原理圖為主)
安裝及尺寸
