ZW32-12M永磁ZW32真空斷路器

2017-07-13 點擊量：42834

永磁ZW32真空斷路器簡介：

    ZW32-12M型戶外高壓永磁真空斷路器采用先進的高可靠性永磁操動機構，配有智能控制器。作為額定電壓12kV，三相交流50Hz的戶外配電設備，主要用于開斷、關合電網中的負荷電流，過載電流及短路電流。廣泛應用于變電站，工礦企業，農村電網配電系統作保護和控制及頻繁操作場所之用。該產品與SDMDR智能控制器配套，能滿足配電自動化系統要求。
    符合以下標準及規范：
     GB1984  《交流高壓斷路器》
     GB11022《高壓開關設備通用技術條件》
     GB311.1《高壓輸變電設備的絕緣配合》
     DL/T593  《高壓開關設備的共用訂貨技術條件》
     DL/T402  《交流高壓斷路器訂貨技術條件》

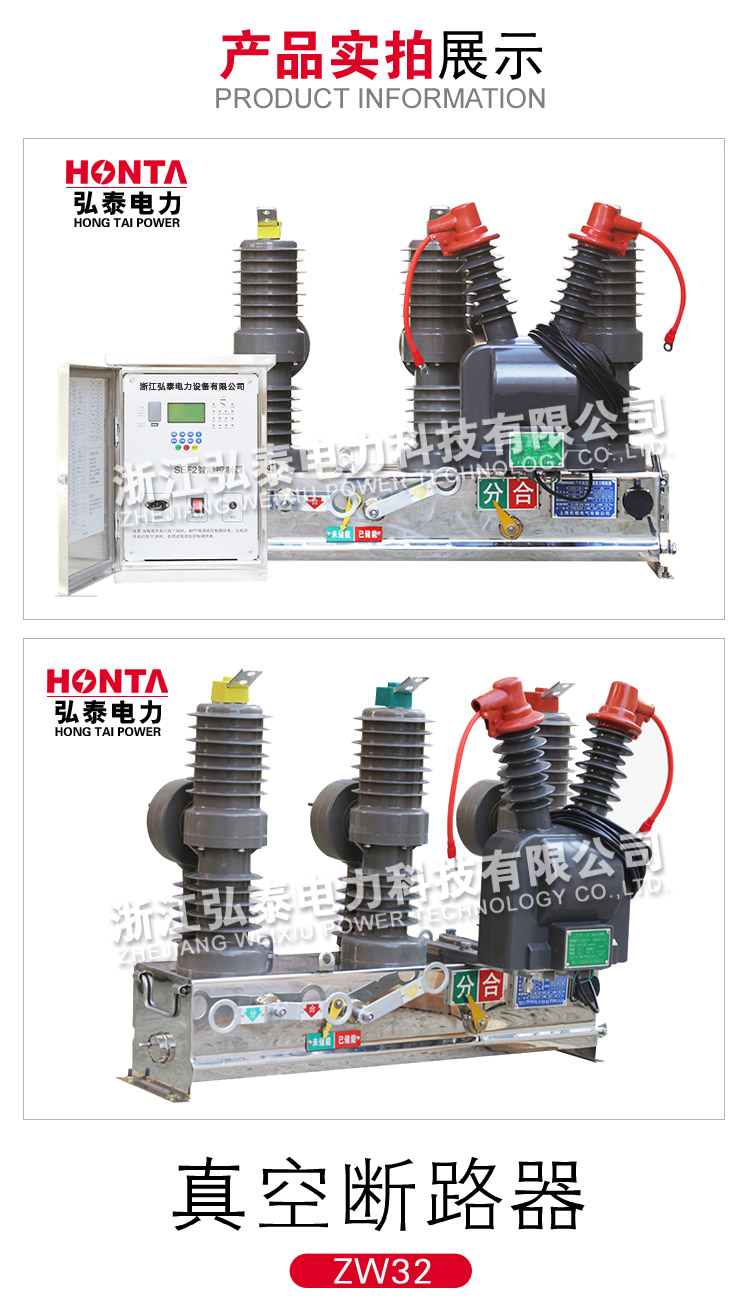

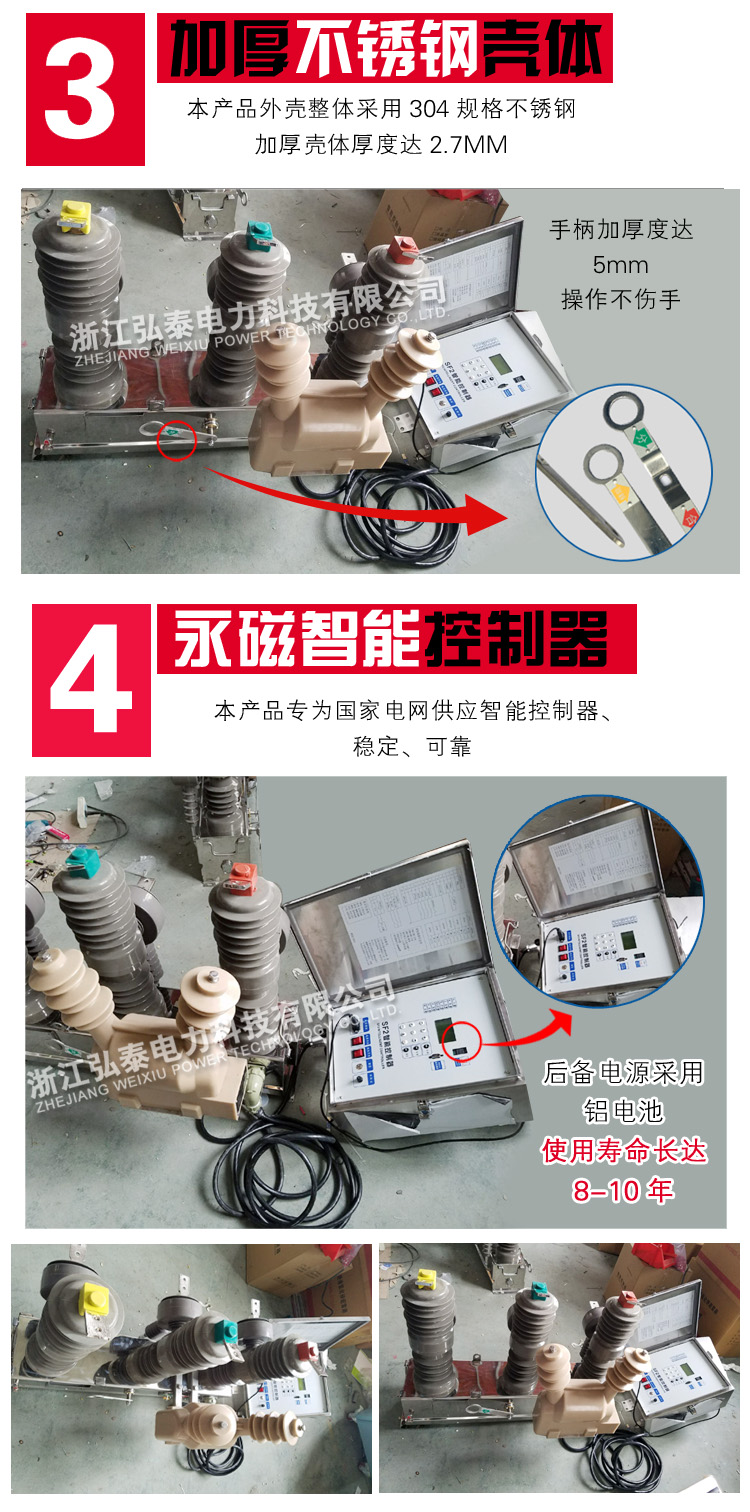

永磁ZW32真空斷路器控制器主要特點：
    1.采用先進的電力電子控制技術、開關元件采用較高電壓電流裕量的IGBT。
    2.工作電壓220V交直流兩用，儲能電容穩壓充電，驅動電流可達DC160A
    2.內部分別設定合閘、分閘最低可操作電壓告警。
    4.合分閘位置檢測可以使用接近開關，也可以使用輔助觸點。
◇開關本體結構特點
    1.三相為全封閉環氧樹脂極柱，外面包硅橡膠，具有較強的絕緣強度與耐環境能力。
    2.采用單穩態單線圈永磁機構，具有很高的機械壽命，壽命高達50000次。
    3.斷路器可采用手動分、電動合、分以及遠方遙控操作，與智能控制器配合，實現配電自動化，或與重合控制器配合形成自動重合器，分段器。

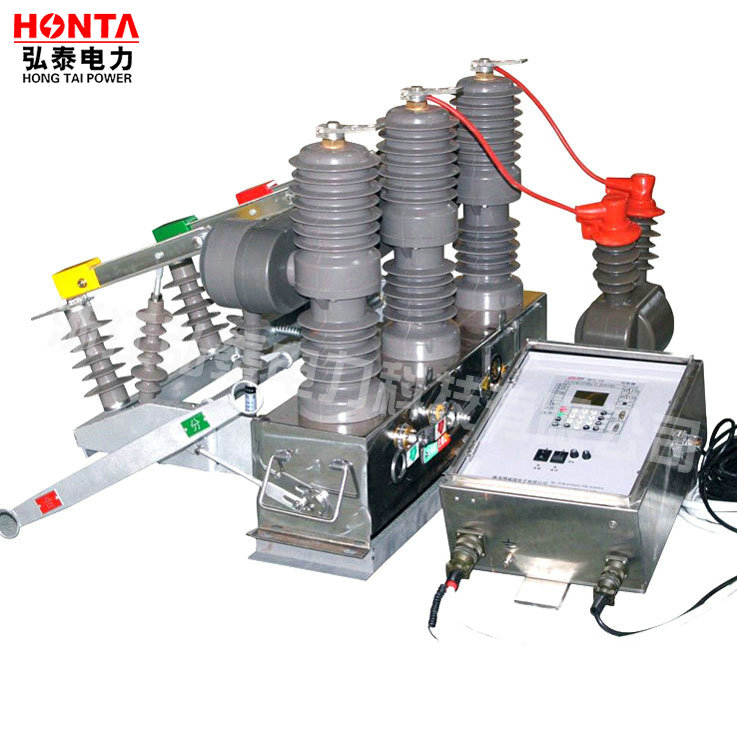

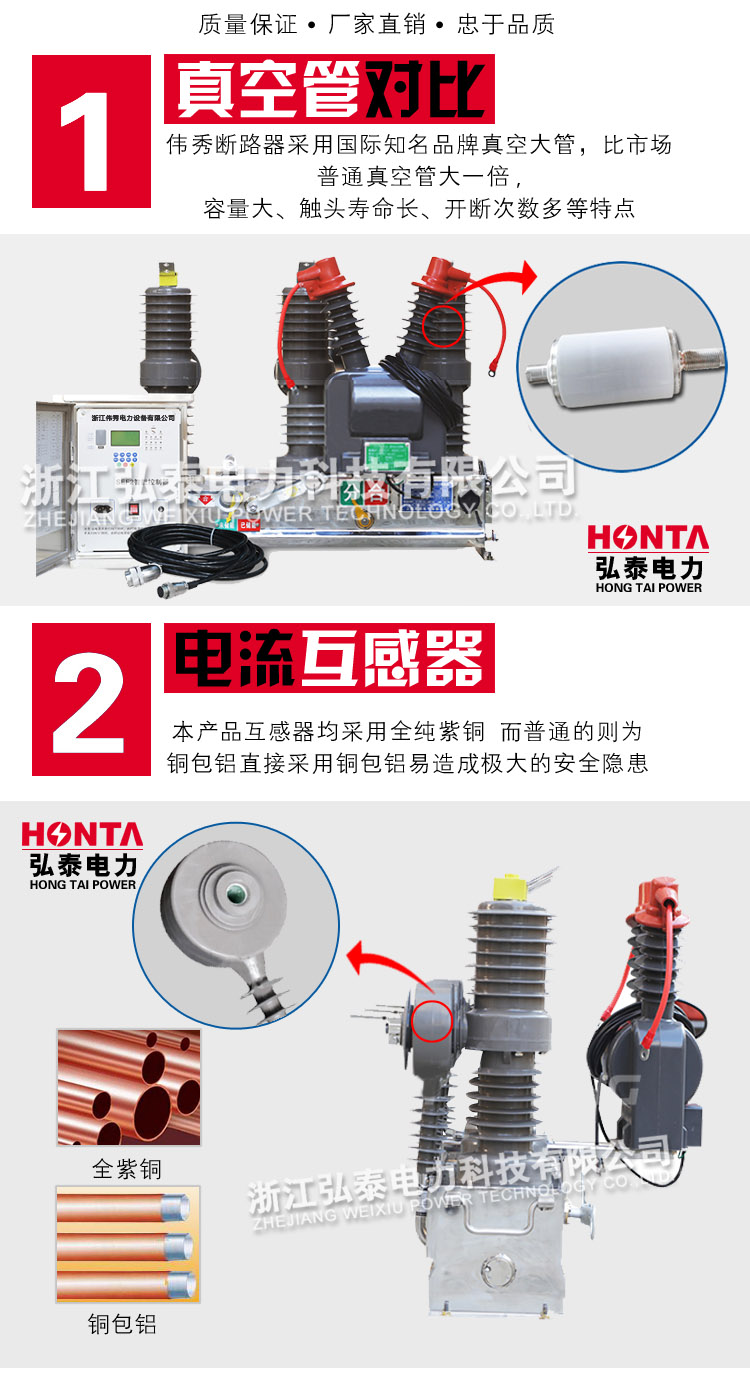

    4 .斷路器可裝二相電流互感器或三相電流互感器，供過流或短路保護，也可以給智能控制器提供電流采集信號，根據用戶要求，可裝計量用電流互感器。


永磁ZW32真空斷路器型號定義：

 1
◇永磁ZW32真空斷路器主要技術參數
   1.開關額定參數
    2

  2.永磁控制器額定參數
  3


永磁ZW32真空斷路器使用環境：
周圍空氣溫度上限不超過40℃，下限不超過- 45℃；
風速：不大于35m/s；
海拔不高于1000m；
地震烈度不超過8度；
環境溫度：月平均相對濕度不大于90%；日平均相對濕度不大于95%；
覆冰厚度為：10mm；
安裝場所應為無易燃、爆炸、化學腐蝕物及經常性劇烈震動的場所；
中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經低電阻接地。

永磁ZW32真空斷路器外形尺寸
4

◇安裝示意圖
5
